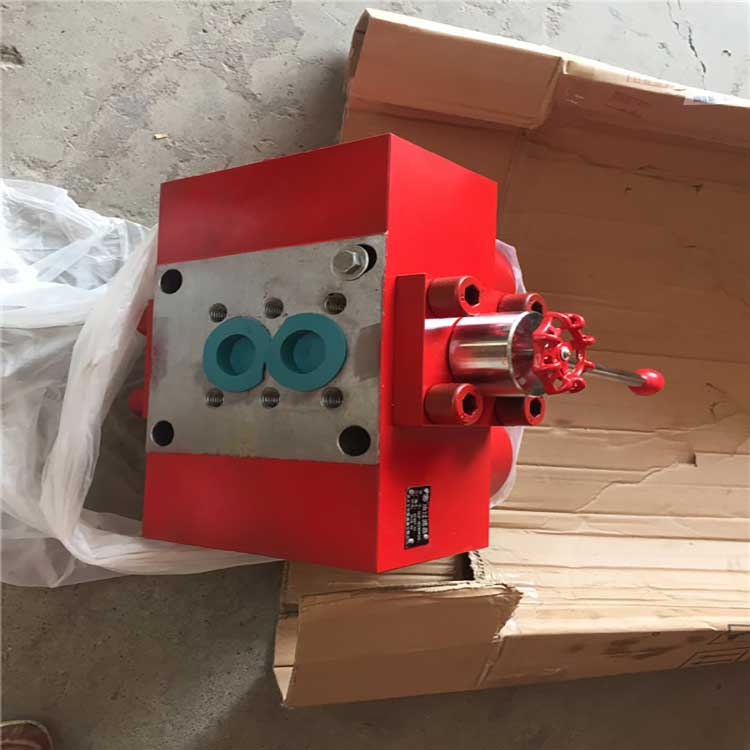

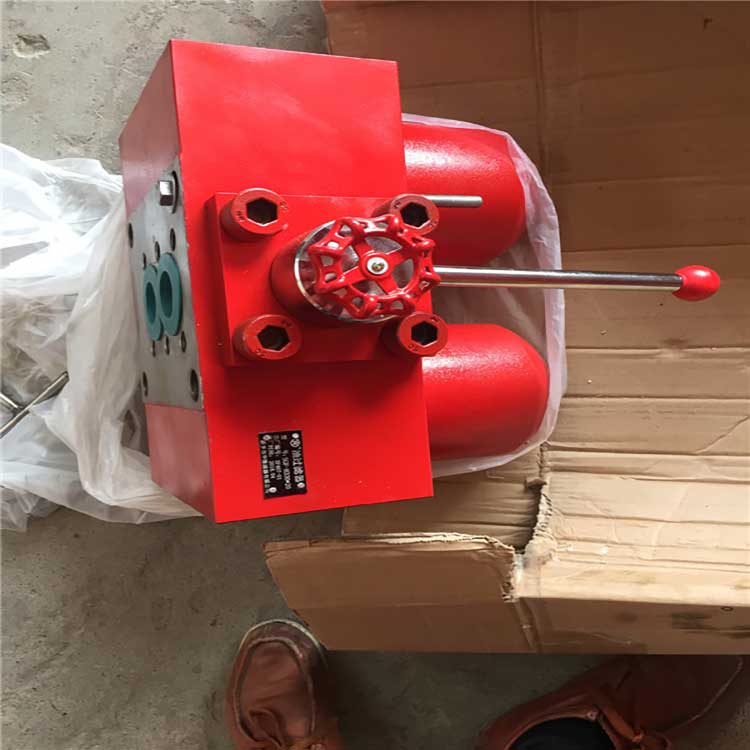

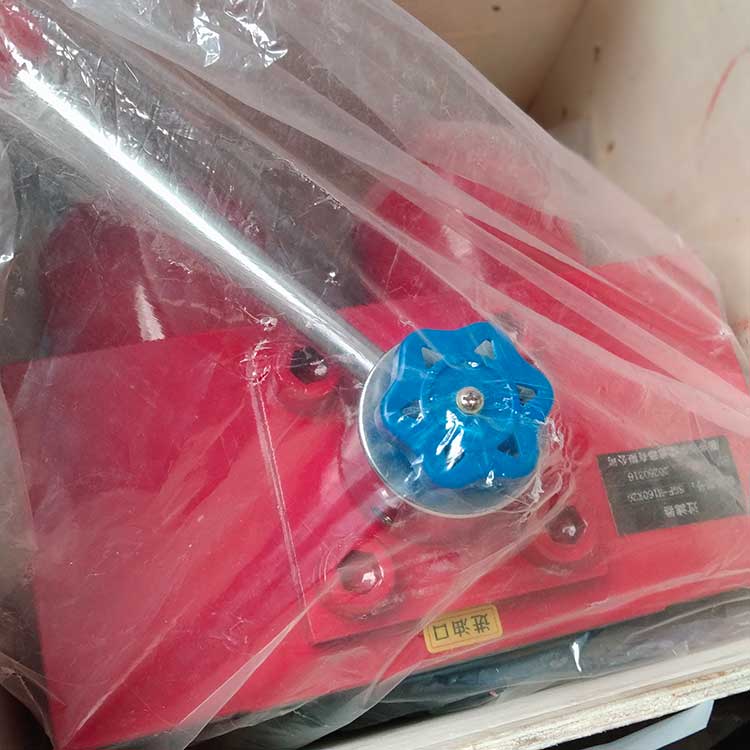

供應雙筒高壓過濾器SGF-H160×20油液除雜質

一、是什么

雙筒高壓過濾器 = 兩個并聯的高壓過濾器 + 換向閥 + 旁通閥 + 污染指示
一用一備，不停機可切換、可更換濾芯
安裝在高壓管路（液壓泵出口、執行元件前），保護閥類、油缸、馬達
二、核心作用
高壓油路除雜：攔截油液中的金屬磨粒、橡膠碎屑、油泥
不停機維護：切換到另一筒，可在線換濾芯
保護精密元件：伺服閥、比例閥、油缸、液壓馬達
防止系統卡滯、泄漏、磨損
三、結構組成
雙筒腔體：兩個過濾筒并聯
換向閥：手動 / 電磁切換油路
濾芯：高壓玻璃纖維濾芯
旁通閥：濾芯堵塞時打開，防止系統憋壓
污染指示器：壓差報警，提示該換濾芯
放氣、放油口：維護用
四、工作原理
正常：油走A 筒過濾，B 筒備用
切換：轉動換向閥 → 油走B 筒
A 筒泄壓、開蓋、換濾芯 → 完成后再切回
濾芯堵到設定壓差：指示器報警 + 旁通閥打開保系統不斷流
五、關鍵參數（選型必看）
公稱壓力
常用：16MPa / 21MPa / 32MPa / 42MPa
公稱流量
如：25、40、63、100、160、250、400 L/min
過濾精度
常用：1μm、3μm、5μm、10μm、20μm
伺服系統：3μm 以內
普通液壓：10–20μm
連接方式
法蘭、螺紋（常用：公制螺紋、法蘭）
旁通閥開啟壓力
常見：0.3–0.5MPa
六、優點
高壓工況專用
不停機更換濾芯（生產線 / 設備不中斷）
過濾效率高、納污量大
帶壓差顯示，維護直觀
安全可靠，適合連續運行設備
七、典型應用
液壓系統：注塑機、鍛壓機床、工程機械
冶金設備：軋鋼、連鑄
電廠：汽輪機、風機潤滑油系統
船舶、礦山機械

精密機床、伺服液壓系統
