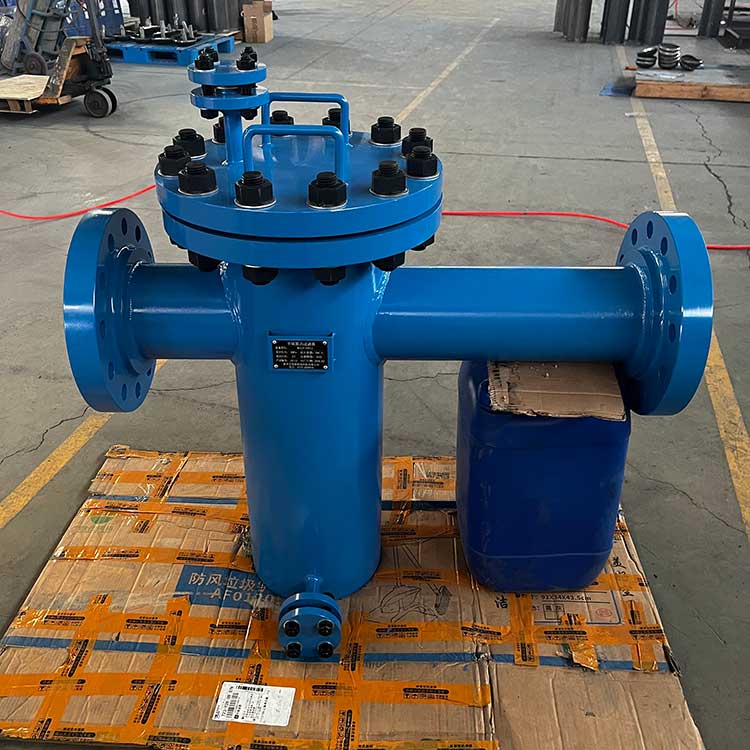

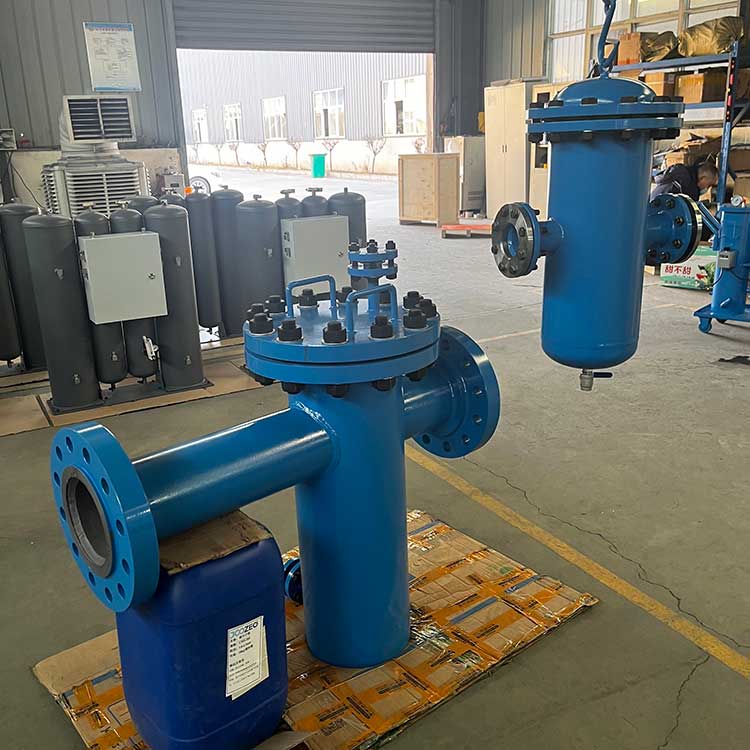

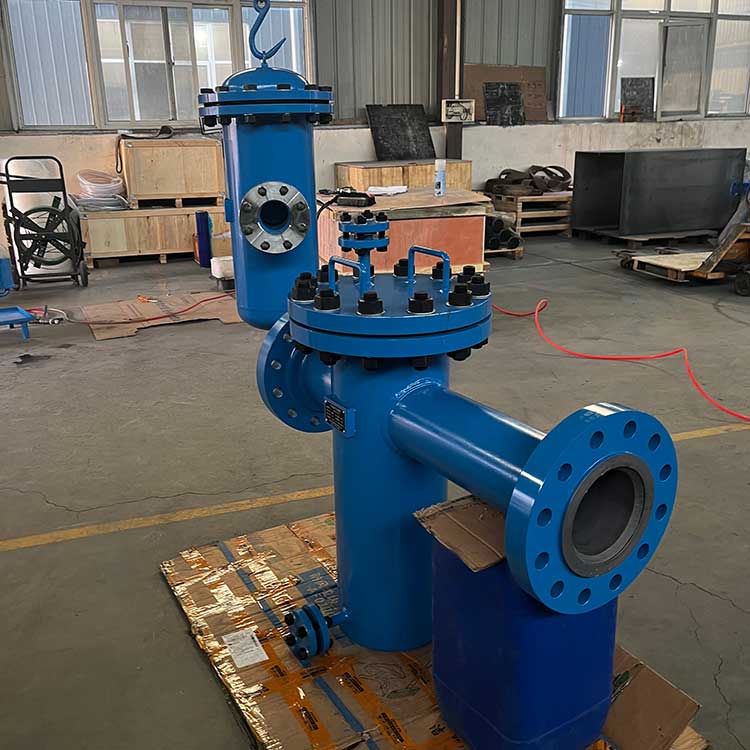

生產供應平底籃式過濾器 設計流量26m3/h

平底籃式過濾器是管道粗過濾主流設備，核心是平底濾籃 + 直通筒體，雜質容污量大、清洗便捷，廣泛用于泵前保護與流體凈化。

一、核心定義與結構
平底籃式過濾器（SRB/SBL 型）：籃式過濾器的主流直通平底款，濾籃底部平整，區別于弧底 / 錐底，容污空間更大、不易積渣。
主要部件
筒體：直通式，左右對稱進出口，底部設排污口 / 絲堵
濾籃：平底圓柱 / 方筒，不銹鋼編織網 / 沖孔板，過濾面積為通徑 2–3 倍
法蘭 / 快開上蓋：便于取出濾籃清洗
支撐座：45° 傾斜，分隔進出口，強制介質穿過濾網
密封件 + 緊固件：保證無泄漏

二、工作原理
介質從進口進入筒體，被 45° 支撐座導向，必須穿過濾籃才能流向出口
固體顆粒被攔截在平底濾籃內部，潔凈介質流出
壓差升高（通常 0.05–0.1MPa）時，停機→排液→開蓋→取出濾籃清洗 / 更換→復位

三、關鍵技術參數
進出口徑：6寸
設計壓力: 4MPa
設計流量: 26m3/h
過濾精度: 30目
材質:碳鋼

四、產品特點
容污量大：平底設計，雜質堆積空間大，清洗周期長
壓降低：大過濾面積，流量穩定、能耗低
維護便捷：開蓋即可提籃清洗，可重復使用
適用廣：水、油、蒸汽、氣體、化工介質、食品 / 制藥衛生級流體
保護設備：泵、閥門、儀表、換熱器等免受顆粒磨損 / 堵塞

五、典型應用場景
石油化工：泵入口、管線粗濾、油品凈化
水處理：原水 / 循環水、污水預處理
食品醫藥：飲料、乳品、糖漿、藥液過濾（衛生級 316L）
暖通 / 蒸汽：蒸汽管網、導熱油系統
冶金 / 電力：冷卻水、潤滑油、液壓油過濾
